伝神停電監視用ショートメール自動通報装置4G



停電が発生し、本通報機へのACアダプターへの電源供給が停止すると、内蔵バッテリを使ってショートメール(SMS)で予め登録された携帯電話やスマートホンへ自動的に緊急連絡を行います。





導入は簡単。
本製品のACアダプターを監視目的の施設や設備、センサー等の警報盤と共通のコンセントに差し込みます。ACアダプターの電源が切れると停電発生と認識、ショートメールを発信します。停電復旧の検知を確認すると本通報機はショートメールと発信して自動通報を行います。





電復旧の検知を確認すると本通報機はショートメールと発信して自動通報を行います。





本通報装置のACアダプターへの電源供給が停止するとショートメールを発信します。
NTTドコモのLTE(4G)回線を利用して通報を行います。



停電監視用ショートメール通報装置のACアダプターの電源供給が止まると内蔵バッテリの電力を使って停電発生のショートメールを発信します。
停電監視用ショートメール通報装置のACアダプターの電源供給が止まると内蔵バッテリの電力を使って停電発生のショートメールを発信します。



コンセントからacアダプターへ電気が止まると自動的にショートメールを発信します





停電の発生と停電の復帰の両方を知らせます。



※本通報装置は通報にE-MAILは使用いたしません。ご利用にはショートメールを送受信できる携帯電話、スマートホンが必要となります。





各種設備、警報盤、冷蔵庫、ポンプ、空調機など。

監視対象の設備、警報盤と共通のコンセントに停電監視通報装置のACアダプターを差し込みます。

停電監視用ショートメール自動通報装置
通報装置のACアダプターの通電が切れると停電発生を知らせるショートメールを発信します。

NTTドコモ携帯電話網

責任者の携帯電話やスマートホンに停電発生を報せるショートメールが着信します。
警報ショートメールを受信する側の携帯電話はショートメールを受信する機能があれば、au、softbankなどdocomo以外でもご利用いただけます。





停電発生と復旧を連絡するショートメール文面
停電発生と復旧を連絡するショートメール文面の例。文面は専用ソフトで変更できます。





停電検知は200mS(0.2秒)以上、連続した停電を検知した場合に通報がスタートします。※出荷状態の設定
以下の間で停電検知時間を設定できます。200mS(0.2秒)〜300000mS(5分)
→ 300000mS(5分)の設定
停電が5分間連続したときにメール通報がスタートします。





ご注意
警報受信用の携帯電話はショートメールが着信したときに着信音や振動がする設定にされることをおすすめします。



鍵付きボックスに収納されています。
鍵付きボックスに収納されています。



(動き)
1.停電発生 ショートメールで停電異常を知らせます。
2.停電発生後、10分経過しても電源が復旧しない場合はメール通報機の電源が自動的にオフになります。
3.電源が復旧するとメール通報機の電源がオンになります。
4.復電のショートメールが発信されます。



※ご注意
電池の残量が無いときは停電通報は動作しません。

利用方法

研究機器で常時稼働している機器の停電による稼働停止の確認用途で検討しています。



コロナワクチンの保管されている冷凍庫、冷蔵庫の停電監視。



停電の知らせがあり次第、現地に向かい機器の稼働状況の確認することを考えています。



冷凍庫、冷蔵庫、保冷庫の停電監視。



培養実験研究室が停電になったら携帯電話へ緊急通報。



病院でスタッフの不在時、夜間等停電をした際にメールにて携帯電話に停電を知らせる自動通報装置を探しています。



電気炉の停電監視に利用を考えています。



養魚場の水槽の停電の無線監視。活魚水槽の停電の停電監視を数キロ離れた自宅からしたい。



加工機の異常停止の時に社長にメール連絡したい。



研究機器で常時稼働している機器の停電による稼働停止の確認用途で検討しています。



用途は充停電判定装置の汎用通信機器。



高架水槽の減水異常の無人監視。



太陽光発電の故障信号の無人遠隔監視。無電圧接点を有するパワコンから通報装置へと所定の配線工事をするだけで、24時間遠隔監視が可能になります。



ポンプ、発電機、分電盤、研究施設、薬品保管庫、保冷庫、実験室、電気炉、空調機、各種設備装置や機器類の無人停電監視に。



比較的安価な自動通報装置を使って、離れた設備や施設の停電を遠隔監視できます。係員の省力化。

セッティング

NTTドコモのLTE(4G)回線を利用して通報を行います。
※本通報装置は通常のE-MAILは使用いたしません。ショートメールを送受信できるスマートホンが必要となります。





1.監視目的の施設や設備、センサー等の警報盤と共通のコンセントに本通報装置のACアダプターを差し込みます。
2.停電監視メール通報機のACアダプタへの電源供給が止まるとショートメールを発信して担当者に自動連絡を行います。
通報機は通常時はAC電源で動作していますが、停電で電源が止まると内蔵小型バッテリを使ってメールを発信します。 固定電話回線の敷設されていない設備の停電監視、省力化にお役に立てます。





ドコモSIMカード
導入方法
1.指定のSIMカードをドコモショップでご購入ください。
※SIMカードにご購入の際のご注意
携帯電話機に中に入っているSIMカードとは契約内容が異なります。



2. SIMカードを通報機に差し込んでください。



3.通報機の電源ケーブルをコンセントに差し込んで電源を入れます。



4.通報先の設定登録を行います。 最大6ヶ所まで携帯電話にショートメール通知ができます。
※携帯電話機に中に入っているSIMカードとは契約内容が異なります。





以下のプランのSIMカードをご契約ください。



料金プラン名 『irumo』 プラン/0.5GB
(個人、法人とも契約可能です。ドコモショップ店頭で契約できます。)
基本料金 550円
通話料 22円/30秒
SMS(国内) 1回あたり3.3円〜(受信 無料)



サービス提供開始日 2023年7月1日〜



標準カードが手に入らない場合は、Micro SIM または nano SIMを市販のサイズアップスロットを使用することで標準カードの大きさにしてご利用いただく事も可能です。



詳しくは以下のホームページをご覧ください。
NTTドコモホームページ









通報機のACアダプターに電源がこなくなります。停電発生のSMS通報が行われます。通報先送信SMS最大6件設定できます。



停電発生−通報機のLEDが点灯、点滅しSMS通報が行われます。
通報動作の例。 通報先3カ所に設定した場合。1箇所に1通のショートメールが届きます。
1.通報先1へショートメール

2.通報先2へショートメール

3.通報先3へショートメール
SMSメール(ショートメッセージサービス)により4ヶ所に携帯電話、スマートホンに通知できます。 停電が発生すると内蔵充電式バッテリを使ってメールを送信します。 通報装置付属のACアダプターをコンセントに差し込むと自動充電が行われます。



メール文面。
メール文面は以下の3つに分けて登録します。
@ヘッダー
A所在地情報
B警報メッセージ
メールメッセージの文面は上の@ABが『。』で区切って連続して表示されます。



登録できる文字数は以下の通りです。
@ヘッダー (全角文字最大8文字)
A物件所在地情報 (全角文字最大25文字)
B警報メッセージ (全角文字最大30文字)



警報ショートメールの文面の例。以下のように登録した場合。



@ヘッダー → 『警報発生』
A物件所在地情報 → 『工場1棟』
B警報内容メッセージ → 『停電異常』



以下の文面のメールが発信されます。『警報発生。工場1棟。停電異常。』



ショートメールは音声通話回線を用いてメッセージのやり取りを行うのが特徴です。電話回線を使用して通信をする為、使用する度に料金が加算されていきます。ショートメールはパケット通信料とは異なり通話料に含まれます。

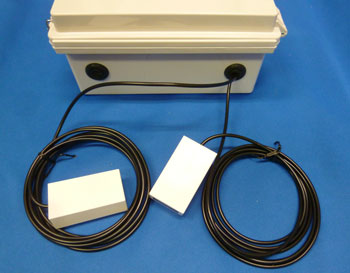

小型防滴アンテナ2個付属
小型防滴アンテナ2個付属
アンテナボックスサイズ 縦60ミリ横35ミリ厚み20ミリ
2.5mケーブル付き





本製品に対してNTTドコモ等の通信事業者が何ら保証するものではありません。
本製品はLTE(4G)を使って通報を行います。電波の特性上、通報がきてもすぐに回線が切れたり、通報先で音声メッセージが聞こえなかったりする事があります。
以下のNTTドコモのホームページに電波の特性について記載がありますので参照下さい。
電波の特性

導入費用は?

たいへん大まかなですが、本製品の導入にかかる費用は以下の通りとなります。



(初期費用)
1.接点信号監視用ショートメール自動通報装置の機器代金
168000円(消費税、配送料別)



2.NTTドコモのSIMカードの契約費用 初期費用3000円ほど





(ランニングコスト)
1.SIMカードの月々の通信費用
基本料金が1ヶ月500円〜となります。ショートメール等の通報を行うたびに数円の通信料金が課金請求されます。通信費用はNTTドコモから請求されます。
2.通報装置に関わる電気料金100円程度





※2022/07現在
SIMカードの料金に関わる部分はNTTドコモにご確認ください。

価格とお問い合わせ、お見積もりのご依頼

伝神-停電監視用ショートメール自動通報装置4G
1セット 168,000円(消費税、配送梱包料別)
※SIMカードの契約は含まれておりません。お近くのドコモショップなどでご契約下さい。





本製品は日本国内専用の商品です。外国では動作いたしません。



下記の送信欄からご希望の運用方法につきましてお気軽にご相談ください。
お見積もりを無料で作成させていただきます。お気軽にお問い合わせください。



本商品は特注品となります。納品までは若干のお時間をいただく場合がありますので事前にご相談ください。 携帯電話通報器の電源は家庭用コンセント(AC100V)です。



配送料は別。ヤマト運輸の宅配便で配送させていただきます。 商品代金お支払いは代引き(ヤマト運輸便)にてお願いいたします。 受注生産品のため納期はご注文後10日〜2週間前後のご猶予をお願いする場合がございます。





お支払い方法は安心のヤマト運輸の代引きサービス(コレクトサービス)をご利用いただいております。
ヤマト運輸の配達員がご自宅や会社に商品に入った荷物をお届けした際に
1.現金払い
2.クレジットカード払い
3.デビットカード払い(銀行のデビッドキャッシュカード)
のうちご希望のお支払い方法をその場でお選び、ご指定いただけます。



お見積もりのご依頼を無料で承ります。お見積もり書はFAXでも送信させていただけます。





バッテリを内蔵した製品を沖縄県や離島に発送させていただく場合には運送会社の判断で船便扱いになる場合がございます。この場合、商品にお届けまで通常よりもお時間をいただく場合がございます。





商品のお問い合わせ先はこちら。
株式会社 LIBERO (リベロ)
〒937-0811 富山県魚津市三田3507-2
TEL:0765-24-2816
FAX:0765-24-2793
post@anzen-mail.com





個人情報の取り扱いについて。
お名前、住所、メールアドレス、内容などプライバシーに関連するものは差し出し人の許可なく外部へは漏らしたり転用したりするような事はございません。








商品のお問い合わせはこちら
商品のお問い合わせはこちらをクリックしてください。





さらに詳細な商品説明のホームページとお問い合わせはこちらをクリックしてください
さらに詳細な商品説明のホームページとお問い合わせはこちらをクリックしてください。

導入方法

1.自宅や事務所のパソコンに専用の設定ソフトをインストールします。専用ソフトは無料です。
2.設定ソフトの画面上で緊急連絡先の電話番号やショートメールの文面の編集を行います。
3.パソコンと通報装置を付属USBケーブルで接続します。
4.ソフトの画面で編集したデーターをUSBケーブルを通してショートメール通報装置に流し込み(転送)ます。
5.転送が終了したらUSBケーブルを外します。
6.通報機内部のスロットに所定のプランのNTTドコモのSIMカードを挿入します。
7.通報装置単体で動作テストを行います。通報装置の電源を入れてから通報装置付属のACアダプターをコンセントから抜いてください。
  ※停電になって通報機の電源が止まった状態。
8.登録した携帯電話番号へ通報機からショートメールが着信するかどうかを確認してください。メールの文面も確認してください。
8.テストで正常にメールが着信するのを確認してから、通報装置と小型アンテナボックスを現地の壁などに固定します。
以上で完了です。



ショートメール自動通報装置で使用するNTTドコモSIMカードの契約方法
ドコモショップ店頭で通報機に埋め込むSIMカードをご契約ください。本製品を御利用いただく場合は以下のSIMカードが必須です。
※契約の際は本人確認書類が必要になります。ご本人様でしか契約できません。
※SIMカードをご契約の際は、納品の通報装置をドコモショップにお持ちください。



SIMカードは、縦25o×横15oのサイズのものをご用意ください
SIMカードは、縦25o×横15o(UIMカード、標準カード)のサイズのものをご用意ください。



SIMカードは、縦25o×横15oのサイズのものをご用意ください



以下の料金プランのSIMカードをご契約ください。



料金プラン名 『irumo』 プラン/0.5GB
(個人、法人とも契約可能です。ドコモショップ店頭で契約できます。)
基本料金 550円
通話料 22円/30秒
SMS(国内) 1回あたり3.3円〜(受信 無料)



サービス提供開始日 2023年7月1日〜



標準カードが手に入らない場合は、Micro SIM または nano SIMを市販のサイズアップスロットを使用することで標準カードの大きさにしてご利用いただく事も可能です。



詳しくは以下のホームページをご覧ください。
NTTドコモホームページ







契約時に必要な書類、本人確認書類(原本)



法人
@登記簿謄(抄)本または印鑑証明書
A来店者の本人確認書類
B委任状または社員証または名刺



個人
運転免許証、またはマイナンバーカード(個人番号カード)



毎月のお支払の手続きに必要なもの
クレジットカード(ご契約者本人名義)、または預金通帳とお届け印



詳しくは以下のホームページをご覧ください。
NTTドコモホームページ



※ご注意
弊社のショートメール自動通報装置は、縦25o×横15o(UIMカード、標準カード)のSIMカードを利用します。
本製品をご利用の際は、縦25o×横15o(UIMカード、標準カード)のSIMカードをご契約いただきますようよろしくお願い申し上げます。
※SIMカードのサイズは、大きい順に標準SIM(UIMカード、標準カード、miniSIM)、microSIM、nanoSIMの3種類があります。



詳しい内容HP
ショートメール自動通報装置で使用するNTTドコモSIMカードの契約方法



NTTドコモ-ギガライトプラン

仕様

通信方式 ドコモLTE(4G)回線(UE-Category 1)
対応周波数帯域 2100MHz帯 800MHz帯
SIMカード 標準SIMカード
動作設定 パソコン用専用ソフトウェアで設定内容を転送する
信号入力点数 8点(無電圧接点またはオープンコレクタ)
停電復電検出機能 本体内部に停電復電検出機能搭載
呼出電話番号設定 最大6ヵ所
SMSメール発信 最大6ヶ所
話し中検知機能あり(話し中及び通信が確立しないときにリダイヤル最大30分間)
音声録音方式 圧縮無し直接録音方式
音声メモリバックアップ 不要(フラッシュメモリー)
マイクとスピーカーを搭載 録音再生方法
録音・停止・再生ボタン操作による
停電保証 内蔵電池により10分間
停電保証用充電池 006P DC9V 250mAh ニッケル水素充電池
外部インターフェース USB 2.0 USBハブには接続できません
AC アダプタ AC100-240V 50/60Hz 0.3A
AC電源
※付属のACアダプタをご使用しない場合は、保証対象外となります。
本体DCジャック DC12.0V 1A 消費電流最大800mA
※直接、直流電源入力を使用しないで下さい。
動作温度範囲 -10 ℃ 〜 50 ℃
動作湿度範囲 15 % 〜 80 %
(結露なきこと腐食性ガスが無く粉塵等の汚れがないこと)
周囲環境 腐食性ガスなきこと。粉塵等汚れの激しい場所での使用はカバー等で保護して下さい。





停電保証用充電池について。
当メール通報装置には停電対策用の小型充電池が内蔵されています。
充電はACアダプタが接続されていて通電中は、メール通報機の電源スイッチがOFFになっていても充電しています。フル充電になるまでに3日以上かかります。





電池交換の仕方。
電池は電子基板上に強力な両面テープで接着されています。電池と電子基盤の隙間にプラスチック製の定規を差し込んで、こじ開けるようにして電池を剥がします。
電池交換の仕方



※金属製のドライバーを使うと電子基盤を痛めますのでご注意ください。



※アルカリ乾電池をつなげますと火災の原因となります。爆発するおそれもありますのでご使用は絶対にお止め下さい。
使用電池 ニッケル水素充電池006P 9V型 250mAh以上



商品への質問と回答

質問 メール発信動作1件にはどの程度時間がかかるでしょうか?
通信網の混み具合や、メールを送る端末の電話会社などの環境によって多少誤差は生じますが、停電を検知した後に通報先1番目の携帯端末にショートメールが着信するまでの時間は約7〜8秒後です。
その後、2番目以降の通報先1先毎にメールが着信するまで9秒間から10秒間かかります。ですので、通報先を6箇所設定した場合、6台全ての携帯電話にショートメールが着信するまで約1分間ほど時間がかかるイメージとなります。





質問 AC200V用の製品はありますか?
製品に付属のACアダプタは100V〜240V対応品となっております。





質問 3相200Vの停電監視をする事ができるでしょうか?
単相200Vには対応できておりますが、三相200Vには対応できておりません。
製品保証上、電源部分は商品に付属のACアダプターをいただくことが必須となっておりますので、たいへんお手数をおかけいたしますが、停電監視をご希望のお客様の施設の電源コンセントを本製品のACアダプターを差し込んで使用できるようなコンセントに交換していただくことはできませんでしょうか?お近くの電機工事業者さんで簡単にできると思います。よろしくお願い申し上げます。





質問 瞬間停電による誤作動を防ぐため数秒間、停電が継続した時に外部へ通報してくれる商品を探しています。
本製品は標準状態では、停電検知は200mS(0.2秒)以上、連続した停電を検知した場合に通報がスタートします。



設定ソフトによる変更で以下の間で停電検知時間を設定できます。
200mS(0.2秒)〜300000mS(5分)



60000mS(1分)の設定の場合
停電が1分間以上連続したときのショートメール通報がスタートします。



復電の通報も同様に鳴ります。60000mS(1分)の設定の場合、通報機のACアダプターに1分以上連続して電源供給が行われると復電を報せるショートメールを発信します。





質問 外部アンテナボックス(小型防滴アンテナ)は並べて設置していいですか?
問題ございません。





質問 本製品に予備電源(バッテリー)は内蔵されていますか?
小型ニッケル水素電池を内蔵しています。
電池の保ち時間ですが、電池が新品でフル充電の状態で1時間程度を目安に通報装置の機能を維持します。
約1時間という目安は、通報動作や接点信号入力が行われない待機状態が連続する状態の場合です。
自動電話通報が行われたりすると電池の消耗は大きくなり、電池の保ち時間は短くなります。
内蔵電池−ニッケル水素電池006P 9V 250mAh
※ご注意 使い切りの電池は絶対に使用しないでください。破損の原因となります。





質問 技適マークはどこで確認できますか
技適マークはケース内部に収納された通信モジュール本体を確認ください。ケースを外していくと内部の通信モジュールが確認できます。





質問 外国で使用可能ですか?
本製品は日本国の電波法に合わせた設計になっております。外国の電波法にはマッチしておりませんので日本国内でご利用いただければと存じます。製品保証も日本国内の使用時のみとなっております。





質問 付属されたACアダプタとは別のACアダプタを使用したい。
付属品以外のACアダプタを使用されますと動作保証外となりますのでおやめください。





質問 事務所と現場事務所の2台のパソコンで1台の通報装置の設定内容の変更をすることはできますか?
2台のパソコンに設定用ソフトをインストールすれば可能です。



質問 ショートメールが入ってこなくなりました。原因は何でしょうか?
一日のショートメール送信件数が200件を超えると送信出来なくなります。翌日には送信出来る様になります。





質問 現地の電波の受信状況は目視でチエック可能ですか?
ケース内部の通報装置本体に付いているLEDランプでチエック可能です。LEVELランプのLOW・MID・HIGHで受信状態が確認できます。





質問 1枚のSIMカードで複数台のショートメール自動通報装置を動かすことはできませんか?
自動通報装置1台につき1枚のSIM(1回線の契約)が必要となります。1枚のSIMカードを複数台の自動通報装置で共用する事はできません。





質問 5部屋を停電監視は停電監視ショートメール自動通報装置は台必要ですか?
もし5カ所のどのお部屋で停電が発生しても、AC100V電源の供給が止まってしまうコンセントがございましたら、停電監視用ショートメール自動通報装置1台で5カ所同時の監視が可能かと存じます。





質問 auのSIMを使えませんか?
本製品はNTTドコモ通信モジュールを使って製作されております。そのためNTTドコモのSIMしかご利用いただけない仕様となっております。
